קיר דיפון רגיל בנוי מכלונסאות שעומדים זה לצד זה עם רווח קטן ביניהם. מעל מי התהום זה מספיק, כי קרקע מלוכדת נתמכת בין הכלונסאות ולא נשפכת. מתחת למי התהום, או בחול נקי, הרווח הזה הופך לפתח: מים וחול נכנסים לחפירה, והקרקע שמאחורי הקיר מתחילה לשקוע. קיר סקנט סוגר את הרווח לגמרי.
מה זה סקנט פייל (Secant Pile)
סקנט פייל, ובעברית כלונסאות חופפים או כלונסאות חותכים, הוא קיר דיפון שבו כל כלונס נקדח בחפיפה לכלונסאות שמשני צדיו. המקדח עובר בשולי הכלונסאות השכנים וחותך מהם רצועה, כך שבסוף העבודה עומד בקרקע קיר בטון רציף אחד, בלי רווח שדרכו יכולים לעבור מים או קרקע.
השם מגיע מהגאומטריה: Secant באנגלית הוא קו חותך, קו שעובר דרך מעגל וחוצה אותו. השם כלונסאות משיקות נפוץ גם הוא, אבל מבחינה הנדסית משיקים הם כלונסאות שרק נוגעים זה בזה, בלי חפיפה, וזה כבר קיר אחר.
כלונסאות ראשוניים ומשניים (נקבה וזכר)
הקיר נבנה בשני סבבים. בסבב הראשון קודחים את הכלונסאות הראשוניים, שנקראים בשטח גם כלונסאות נקבה, במרווחים קבועים לאורך הקו. בדרך כלל יוצקים אותם בלי כלוב זיון, ולפעמים בתערובת בטון חלשה יותר, כדי שאפשר יהיה לחתוך אותם בסבב הבא.
בסבב השני קודחים את הכלונסאות המשניים, הזכרים, באמצע בין כל שני ראשוניים. המקדח חותך את שולי שני השכנים, מורידים לבור כלוב זיון מלא ויוצקים. הכלונסאות המשניים, עם הזיון המלא, נושאים את רוב הלחץ של הקרקע, והראשוניים סוגרים את הקיר ביניהם. כמה חפיפה, באיזה בטון ואם גם הראשוניים יקבלו זיון, את זה קובע מהנדס הביסוס לפי עומק החפירה והעומסים.
התזמון הוא החלק העדין. אם הבטון של הראשוניים מתקשה יותר מדי לפני שמגיע תורם של המשניים, החיתוך נעשה קשה ואיטי.
סקנט פייל מול קיר כלונסאות עם מרווחים
| קיר סקנט פייל | קיר כלונסאות עם מרווחים | |
|---|---|---|
| המבנה | כלונסאות שחותכים זה את זה, בלי רווח | כלונסאות סמוכים עם רווח של כמה סנטימטרים ביניהם |
| מי תהום | מתאים לחפירה שיורדת מתחת למפלס מי התהום | מתאים לחפירה מעל מפלס מי התהום |
| סוג הקרקע | גם חול נקי וקרקע רוויה שזורמת | קרקע מלוכדת שלא נשפכת בין הכלונסאות |
| כלונסאות לכל מטר קיר | יותר, בגלל החפיפה | פחות |
| זמן ועלות | גבוהים יותר | נמוכים יותר |
סקנט הוא לא שדרוג שמוסיפים לכל מרתף. הוא נכנס לתוכנית כשדוח הקרקע מראה מים או חול בעומק החפירה.
מתי בוחרים קיר סקנט
- מרתף או חניון שהתחתית שלהם יורדת מתחת למפלס מי התהום
- שכבות של חול נקי או חול רווי, שהיו נשפכות לחפירה דרך הרווחים בין כלונסאות רגילים
- חפירה צמודה למבנה קיים, כשכל שקיעה של הקרקע מאחורי הקיר מסכנת את היסודות שלו
- אתרים שבהם שאיבה גדולה של מי תהום אסורה או יקרה, והקיר צריך לצמצם את המים שנכנסים לחפירה
- מגרשים קטנים, שאין בהם מקום למתקן הבנטונייט שקיר סלארי דורש
איך בונים קיר סקנט, שלב אחרי שלב
- קיר מוביל. לאורך קו הקיר יוצקים שני קירות בטון נמוכים עם פתחים עגולים במקום של כל כלונס. הם קובעים את המיקום המדויק של כל קידוח ומונעים מהמקדח לסטות בתחילת הדרך.
- כלונסאות ראשוניים. קודחים ויוצקים כל כלונס שני לאורך הקו.
- כלונסאות משניים. קודחים בין הראשוניים, חותכים את שוליהם, מורידים כלוב זיון ויוצקים.
- קורת ראש. מעל הכלונסאות יוצקים קורת בטון מזוין שמחברת את כל הקיר לאלמנט אחד.
- חפירה ותמיכות. רק עכשיו חופרים לצד הקיר, ולפי התכנון מוסיפים עוגנים או תמיכות פלדה בשלבים.

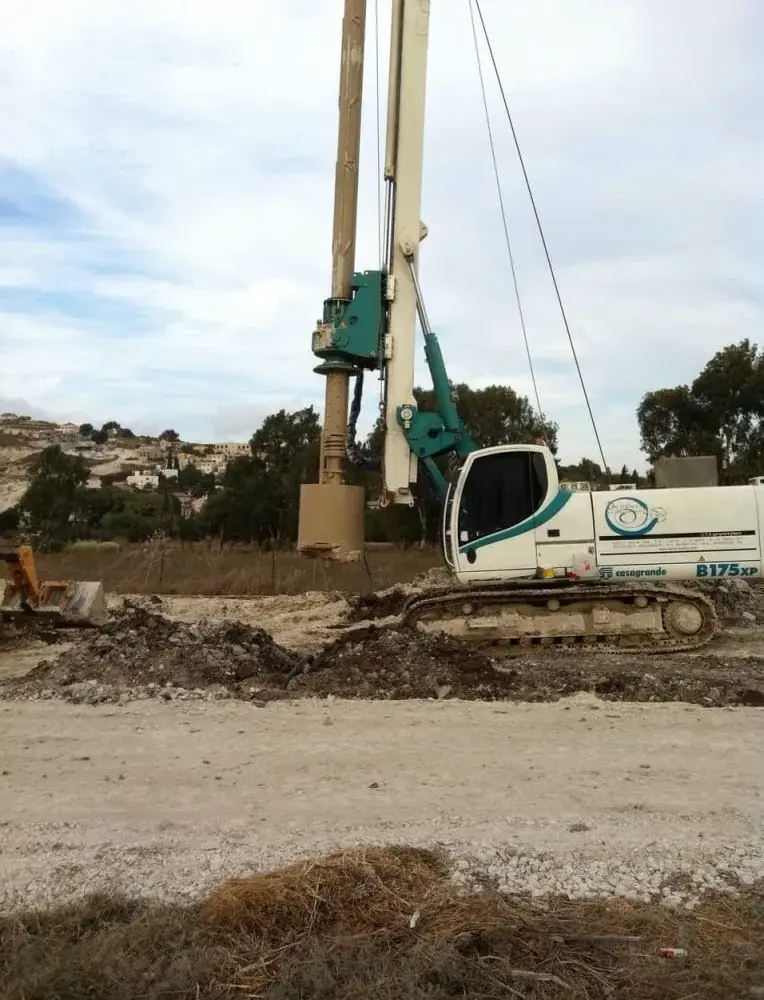

את הכלונסאות עצמם קודחים בדרך כלל עם צינור קייסינג, שמחזיק את הבור פתוח ושומר על הכיוון שלו, או במקדח רציף, לפי סוג הקרקע והעומק. בקיר סקנט האנכיות חשובה יותר מבכל עבודת ביסוס אחרת: כלונס שסוטה מהאנך מאבד את החפיפה בעומק, ובדיוק שם נפתח מעבר למים.
מה קובע את המחיר של קיר סקנט
יחד עם קידוח קייסינג, סקנט פייל הוא מהעבודות היקרות בתחום הביסוס. החפיפה מכניסה יותר כלונסאות לכל מטר של קיר, הקידוח איטי ומדויק יותר, ויש שלב נוסף של קיר מוביל. המחיר נקבע לפי אורך הקיר, עומק החפירה, קוטר הכלונסאות שהמהנדס מתכנן, מפלס מי התהום והגישה למגרש. שלחו לנו את דוח הקרקע ואת תוכנית הדיפון, ונחזור אליכם עם הצעת מחיר.
